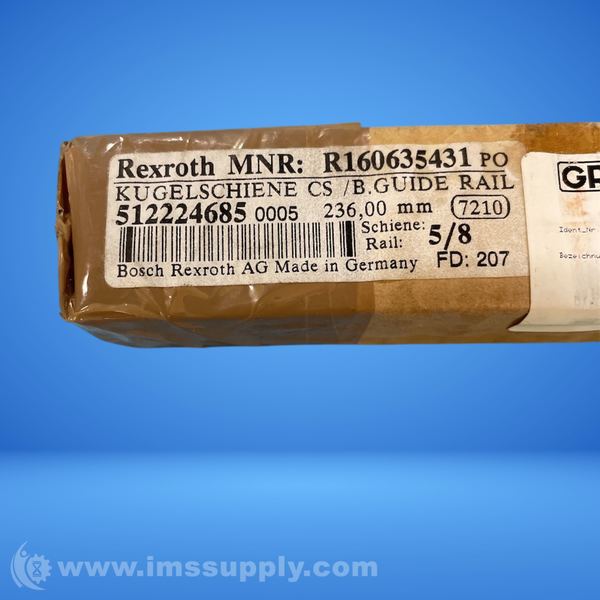

REXROTH R160635431 KUGELSCHIENE CS/B GUIDE RAIL
Quick Overview
Manufactured By: REXROTH
Manufacturer Part Number: R160635431
IMS Product Code: 2161106
Packaging: Sold Individually
Description:
Rexroth R160635431 Kugelschiene CS/B Guide Rail
Carbon steel guide rail with SNS form factor, normal accuracy class, and top-mounting capability. Features a maximum length of 5836 mm and a mass of 6.8 kg/m.
Specifications
- Ausf�hrung: Kugelschienenf�hrung
- Nenngr��e: 35 mm
- Bauform: SNS - Standard - F�hrungsschiene
- Werkstoff Profilschienf�hrungen: Kohlenstoffstahl
- Genauigkeitsklasse: N - Normal
- Montage F�hrungsschiene: Von oben verschraubbar
- Abdeckung F�hrungsschiene: Mit Abdeckkappen aus Stahl
- Maximale L�nge Lmax: 5836 mm
- Minimale L�nge Lmin: 112 mm
- Anzahl der Bohrungen nB: 48
- Anzahl der Teilst�cke: 1-teilig
- Masse m: 6.8 kg/m
- Zul�ssige Umgebungstemperatur: -10 degrees C ... +80 degrees C
- Teilung T F�hrungsschiene: 80 mm
- Abmessung A2: 34 mm
- Abmessung D: 15 mm
- Abmessung D1: 17.55 mm
- Abmessung D2: 18 mm
- Abmessung H2 ohne Abdeckband: 31.85 mm
- Abmessung N6: 20.5 mm
- Abmessung N6 Toleranz: � 0.5 mm
- Abmessung S5: 9 mm
- Abmessung T: 80 mm
- Abmessung T1 max: 68 mm
- Abmessung T1 min: 16 mm
- Abmessung T1 s: 38 mm
New:
A brand-new, unused, unopened, undamaged item in its original packaging (where packaging is applicable).
Availability: 8 In Stock
Ships today if ordered in the next 9 hours and 46 minutes.
